光纖控制無中繼對講單頻轉發器（單信道）

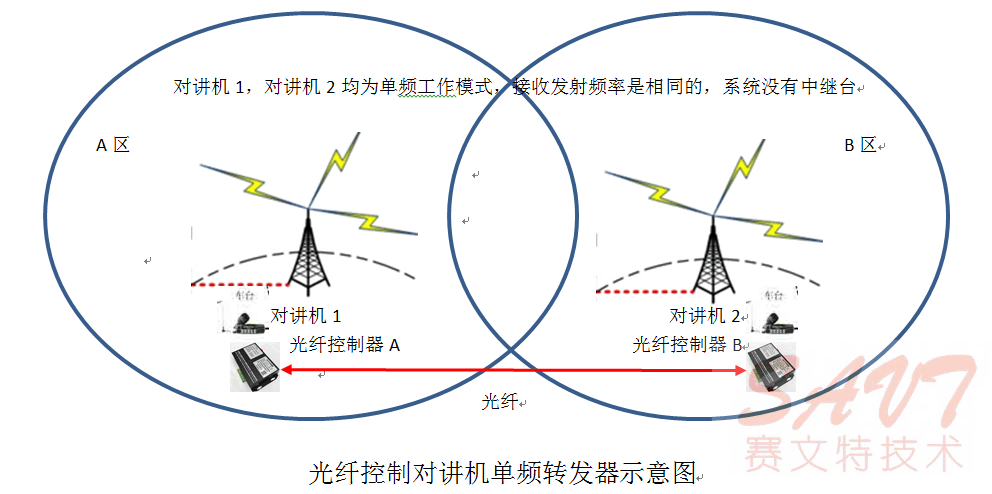

上圖為工作示意圖。

對講機1通過控制線纜連接到光纖控制器A；再通過光纖連接到光纖控制器B；光纖控制器B通過控制線纜連接到對講機2.

當對講機1所在的A區有對講機呼叫時，對講機1收到，將收到的音頻信號通過光纖發送給對講機2，對講機2轉發，此時，對講機2所在的B區的對講機即可收到A區對講機的呼叫。

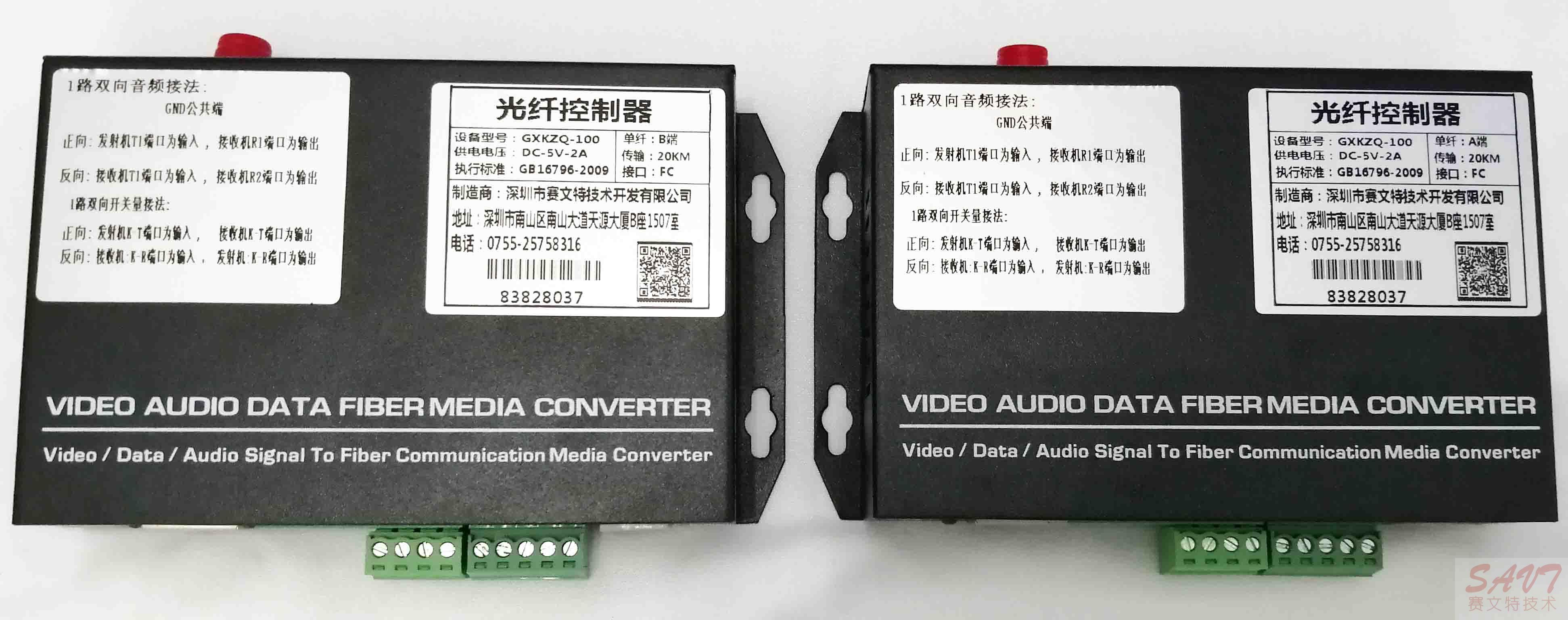

這里，光纖控制器是配對的，A端/B端為一對。

光纖控制對講機單頻轉發器是利用對講機接收射頻信號解調出音頻，即使非常微弱的信號（-120 dBm）也可以解調出來。音頻和控制信號通過光纖傳輸后，再由另一臺對講機轉發出來，轉發功率最大可達25W—40W。因而，從技術角度而言：由于光纖鋪設方便，價格低廉，非常普及，因而安裝光纖控制對講機單頻轉發器是非常簡單、方便、實用的。

注意：有紅線不能踩！光纖控制對講機單頻轉發器示意圖中的對講機1、對講機2相互之間絕對不能收到對方發出的信號。當二對講機相距很遠時還好處理。當二對講機相距較近時，需要對對講機天線和安裝位置進行技術處理，確保二對講機相互接收不到對方信號。
